Compteurs de débit

Pour un remplissage manuel ou semi-automatique de divers fluides

Compteurs de débit

Les compteurs de débit FLUX, construits selon le principe du disque oscillant (FMC), le principe à roues ovales (FMO) ou le principe à roue de turbine (FMT) proposent la solution adaptée à chaque application. En fonction du modèle et de la taille, ils sont utilisés sur les pompes vide-fûts FLUX ou de façon fixe dans les systèmes de tuyauterie par exemple.

En combinaison avec le système électronique d'évaluation FLUXTRONIC® pour FMC et FMO, il est possible d'effectuer des processus de remplissage et de dosage pour presque tous les fluides avec une précision maximale et la plus grande sécurité. Dans le mode de fonctionnement automatique, il existe la possibilité d’émettre des signaux de commande, permettant ainsi de diriger les processus les plus divers.

Sélection de toutes les Compteurs de débit

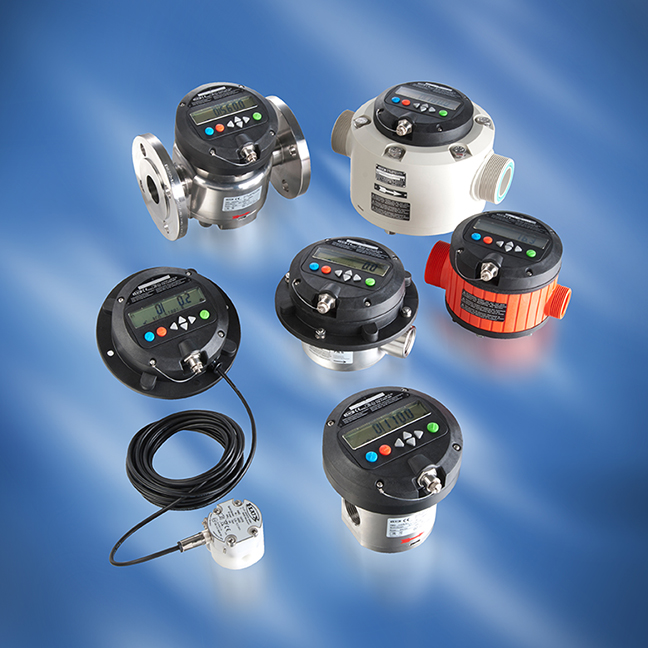

Vue d'ensemble des compteurs de débit FLUX :

Principe du disque oscillant FMC/FMJ

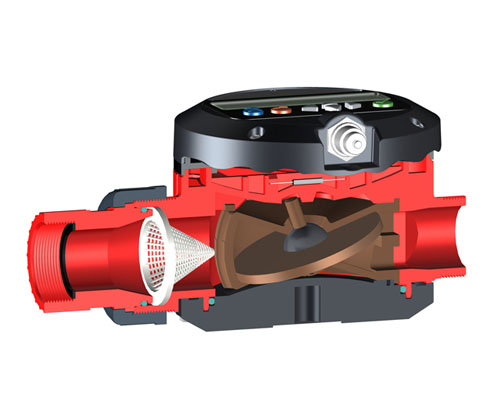

Les compteurs de la série FMC/FMJ fonctionnent selon le principe du disque oscillant. Le fluide en circulation met le disque oscillant en mouvement. A partir du nombre de rotations, le compteur couplé avec le cadran d'évaluation FLUXTRONIC® calcule le volume transferé. Pour une précision maximale il est indispensable que le système soit exempt de bulle d'air.

  • Les compteurs de débit FMC/FMJ sont utilisés en complément de nos pompes vide-fûts / vide-containers de la série 400
  • Ils peuvent également être utilisés directement sur les canalisations fixes de votre installation
  • La série FMC permet le paramètrage du fonctionnement par lot (remplissage automatique par simple pression sur un bouton)
  • La série FMJ convient lorsque vous ne souhaitez pas paramêtrer le conditionnement par lot.
  • Les compteurs de débit FMC/FMJ sont adaptés à vos applications de fluides à faible viscosité, les acides, les alcalis, les hydrocarbures, les fuides facilement inflammables, les solvants et liquides légèrement chargés

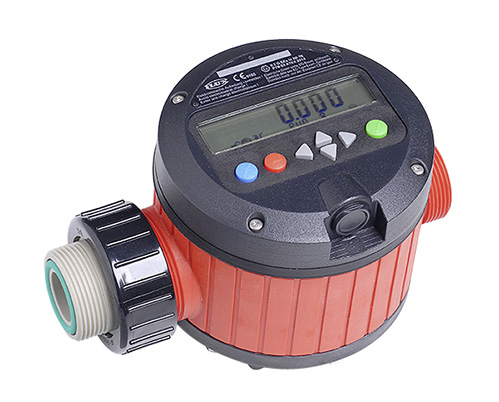

Compteurs de débit FMC/FMJ
Compteurs de débit FMO

Compteurs de débit de la série FMO selon le principe des roues ovales :

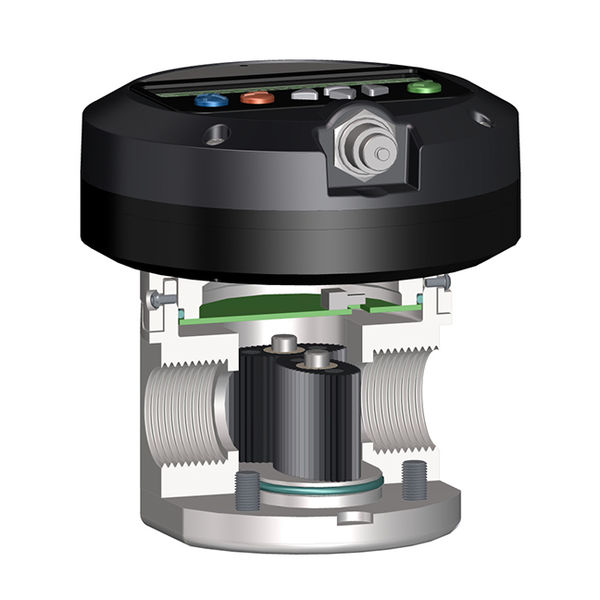

Les compteurs FMO se composent d'une chambre de mesure incluant des roues ovales. Le fluide traverse la chambre de mesure en entraînant les roues. Un capteur REED décompte les tours effectués par les roues, transmet ces informations au cadran FLUXTRONIC® qui calcule le volume du fluide sur la base d'une constante étalonnée préalablement à l'installation du compteur.

  • Les séries FMO 101 et FMO 102 sont adaptées pour les petits débits
  • Les séries FMO 104 et FMO 110 sont utilisés en complément de nos pompes vide-fûts / vide-containers et pompes à vis excentriques.
  • Les séries FMO 140 et FMO 150 sont utilisées pour les installations de grandes dimensions.
  • Les FMO fonctionnent indifféremment sur viscosité faible ou élevée, et sur une large variété de fluides (acides, alcalis, hydrocarbures, eau, huiles, solvants, liquides facilement inflammables ou non auto-lubrifiants



Compteur de débit de la série FMT selon le principe de la roue à turbine :

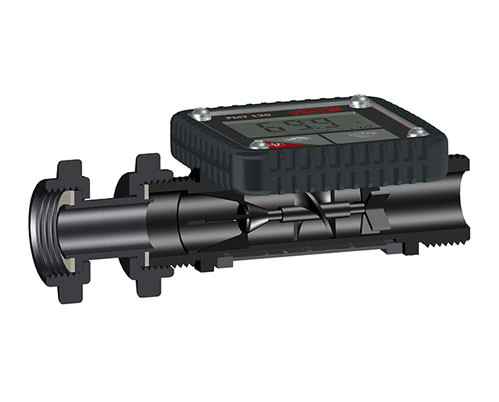

Le compteur à turbine FMT 120 PP se compose d'une turbine qui tourne lorsque le fluide s'écoule. L'écran LCD à 5 chiffres évalue et affiche le débit actuel et le débit total.

  • Le compteur FMT est utilisé en complément de nos COMBIFLUX/JUNIORFLUX, et de nos pompes vide-fûts. Il est indiqué pour le transfert de petites quantités sur des petits débits.
  • C'est une alternative économique à nos compteurs FMC/FMJ pour les liquides neutres, de faible viscosité et inninflammables.

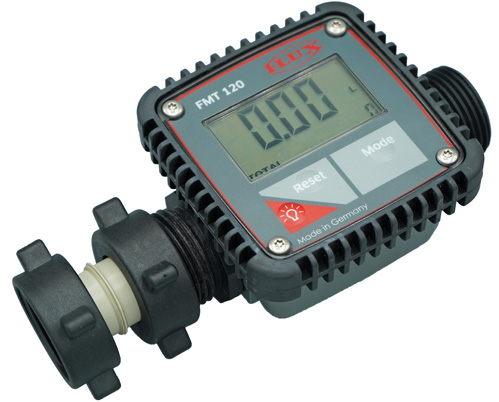

Compteurs de débit FMT
Cadran d'évaluation electronique FLUXTRONIC

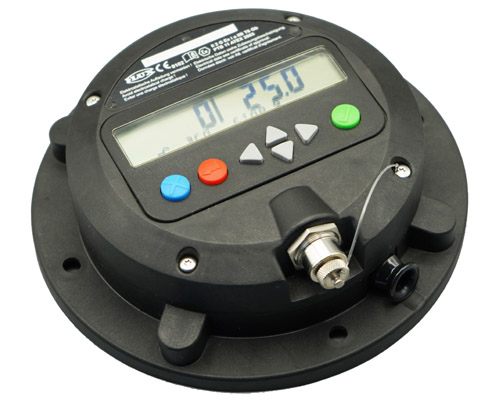

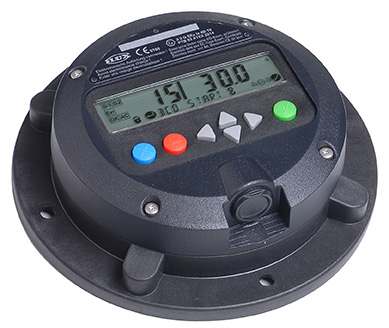

Cadran d'évaluation électronique FLUXTRONIC®

Avec le cadran FLUXTRONIC® pour FMC/FMJ et FMO, les transferts et les dosages d'une grande variété de fluides peuvent être réalisés avec précision et sécurité.
Il existe 2 modes de fonctionnement :

  • Mode Normal (manuel)
    En mode normal, toutes les impulsions entrantes sont comptées et affichées. Ce mode convient pour les remplissages simples. L'affichage de la quantité totale est lu directement.

  • En mode automatique (fonctionnement par lots)
    Le mode automatique permet, en appuyant sur un bouton, de délivrer automatiquement les mêmes quantités (qui peuvent être prédéfinies) Dans ce mode, il sera necessaire de prévoir des dispositifs complémentaires tels que amplificateur et électrovanne.


Comme pour la fonction manuelle, la quantité totale s'affiche sur le mode automatique. Un compteur de cycle est intégré. Il enregistre et additionne les process de remplissages complets

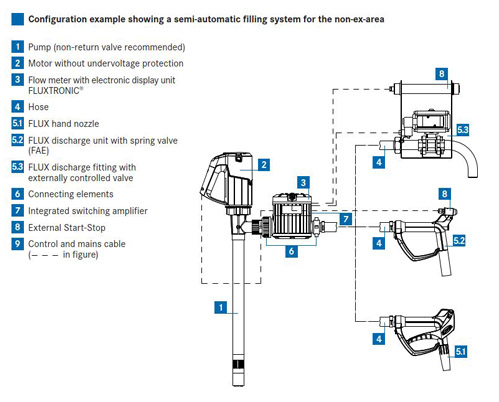

Compteurs de débit FMC et FMO intégrés dans les stations de remplissage semi-automatiques :

Les systèmes de remplissage semi-automatiques FLUX permettent de doser rapidement et en toute sécurité des quantités prédéfinies par simple pression d'un bouton.
Ils constituent une alternative économique aux systèmes et stations de remplissage automatiques conventionnels.

La combinaison de la pompe, du moteur, du débitmètre et des accessoires supplémentaires est conçue pour chaque application individuellement définie. Pour tout autre application, Il sera essentiel de suivre la procédure correcte pour re-configurer le système de remplissage semi-automatique.

Données techniques :

  • Débit: de 0,04 l/min*
  • Débit: jusqu‘à 380 l/min*
  • Viscosité: maxi. 500.000 mPas*
  • Pression de service : maxi. 200 bar*
  • Matériaux carter : S, PP, PVDF, Al, ETFE
  • Certificats disponibles : Ex, FOOD, FDA*

* En fonction de la version et du fluide

FLUX Compteurs de débit :
