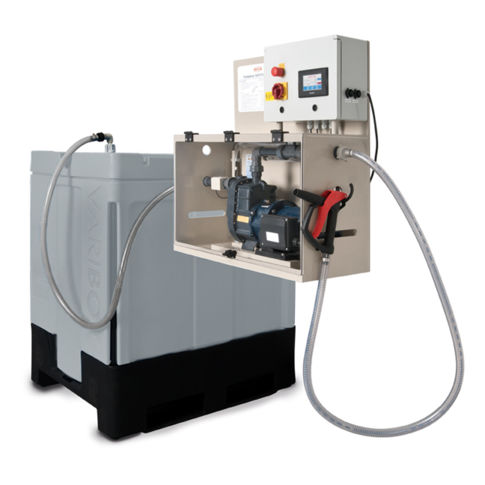

Set de la pompe SAFETEC

Le set de la pompe SAFETEC pour vider les IBC et les fûts fermés, compatibles avec les raccords CDS/QC

Fasspumpe

Sécurité dans la manipulation des produits chimiques dangereux - dans le monde entier l’exigence s’intensifie en matière de  protection de l’environnement et  développement durable, et l’exigence en matière de sécurité des manipulations des produits chimiques dangereux s’acroit. Pour ces raisons, les produits chimiques sont commercialisés dans des fûts ou de conteneurs IBC qui sont scellés et vidés par aspiration via un tube plongeur installé de façon permanente.

Les conteneurs scellés ne peuvent pas être vidés avec des pompes vide-fûts  classiques, ici il n’y a pas d’ouverture pour pouvoir les utiliser. . Les conteneurs doivent être vidés par aspiration avec des pompes auto-amorçantes. SONDERMANN a développé le set de pompes SAFETEC à cet effet. Le kit de pompe contient tous les composants nécessaires à une vidange sûre du conteneur.

Brochure set de pomp SAFETEC

Avantages des fûts et conteneurs IBC scellés qui sont vidés par aspiration via un tube plongeur fixe.

  • Le conteneur est complètement fermé et scellé
  • Pas de contamination du contenu avec des corps étrangers extérieurs.
  • Sécurité au travail optimale, même en cas d'erreur de manipulation. Grâce au raccord rapide, il n'y a plus de possibilité de fuite involontaire de fluide.
  • Pas d'égouttement. Pas de manipulation manuelle de pièces contaminées par des produits chimiques, pas besoin d'ouvrir les bouchons ou les capsules.
  • Réduction des coûts de nettoyage des IBC réutilisables, car l’étanchéitépermet le remplissage sans nettoyage ni rinçage.
  • En raison de l'absence de sortie par le bas et de la possibilité de concevoir des conteneurs à double paroi, les systèmes IBC peuvent être installés sans bac de rétention.

Les avantages le set de pompes SAFETEC

  • Tous les composants du set de la pompe sont rassembléssur une console compacte. Elle est livrée avec un support mural en option et peut être montée sur un chariot.
  • Un capteur intégré reconnait et signale, lorsque le conteneur est vide et arrête la pompe.
  • Avec une mesure de quantité  intégré le set de la pompe SAFETEC convient pour le remplissage de conteneurs ou de dosage par lots. *
  • Une utilisation facilitée par l’écran  tactile même  avec des gants chimiques.*
  • Sécurité maximale de part la pompe centrifuge magnétique auto-amorçante étanche et bac de rétention  optionnel
  • Le bac de rétention peut également être complété par un capteur de fuite *

* Options selon chaque modèle

Installation

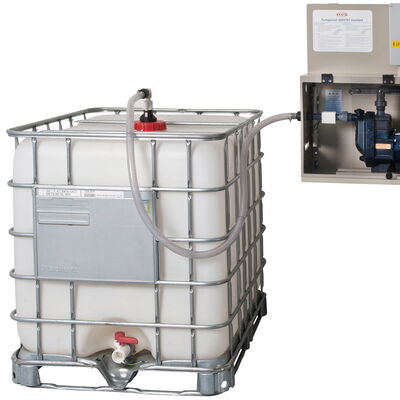

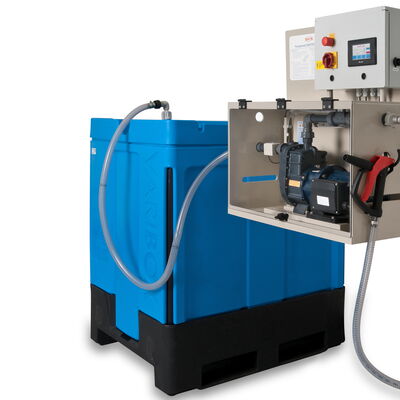

Connectez le conteneur avec le raccord correspondant, au tuyau et fermez le set de la pompe. Le set de la pompe vide le conteneur, signale automatiquement, lorsque le conteneur est vide (option) et arrête aussitôt la pompe. Si vous utilisez une buse au refoulement du set de pompage, vous pouvez également utiliser le groupe de pompage avec la version KOMFORT D pour doser ou transferer le fluide vers un contenant plus petit. Il suffit de prérégler la quantité souhaitée via l'écran tactile et de la remplir à la buse de distribution. Le groupe de pompage s'arrête automatiquement après avoir atteint la quantité désirée.

Données techniques

Matériau de la pompe PP ETFE
Matériau de la tuyauterie PVC PVDF
Joints d'étanchéité EPDMPVC FKM
Max. Température du fluide 60 60
max. Débit 40 40
Max. Hauteur d'élévation [mWs] 13 13
Puissance du moteur [kW] 0,75 0,75
Tension [V] 230 230
Raccordement côté aspiration et côté refoulement G1 1/4 G1 1/4
Poids 50 50
Dimensions L x H x P[mm] 840 x 850 x 340 840 x 850 x 340

Composants

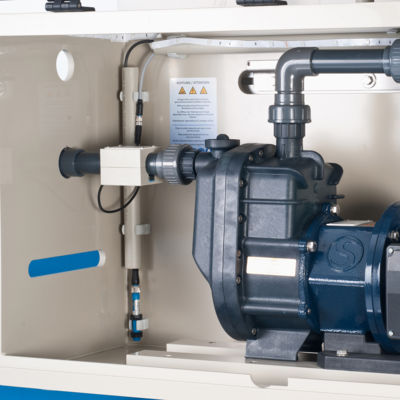

  • Pompe centrifuge auto-amorcante MAGSON MAS
    A travers l’accouplement magnétique cela permet au joint d’arbre du moteur et à la pompe d’être étanche. Par conséquent aucune fuite n’est possible et la pompe ne nécessite presque aucun entretien. Fabriquée dans le matériau principal PP ou ETFE, la résistance de la pompe peut être adaptée aux produits chimiques présents sur le site. La pompe est auto-amorçante jusqu'à une hauteur d'aspiration de 5 m, a une très bonne performance d'aspiration et fonctionne de manière silencieuse et régulière.
  • Capteur de niveau des IBC
    Cette sonde pour signalerque le conteneur IBCest vide  assure la protection contre la marche à sec. Ce capteur détecte quand des bulles d’air se trouvent dans la conduite. dès, que le conteneur est vide etque  l’air est aspiré, le détecteur le signale au système de contrôle.
  • Detecteur de fruites pour le bac de retention (Option)
    Ce capteur détecte d’éventuelles fuites à l’intérieur du bac de rétention. La pompe sera arrêtée et le défaut sera  indiqué sur l’écran.
  • Compteur de debit (Option)
    Inclus dans le set de la pompe SAFETEC KOMFORT D, il mesure le débit permettant ainsi le dosage et/ou le remplissage.
  • Vitre en verre acrylique
    Protection contre les éclaboussures et les intrusions, articulé sur la console.

Version

  • Version BASIC
    Dans la version la plus économique, elle est équipée d’un interrupteur principal avec un coupe-circuit de protection du moteur intégré, qui vous permettra de mettre en marche et d’arrêter la pompe.
  • Version STANDARD
    Panneau de commande sur l'ensemble de la pompe avec interrupteur principal, bouton ON/OFF et protection contre la marche à sec de la pompe. Si le réservoir est vide et que la pompe aspire de l'air, elle s'arrête automatiquement.

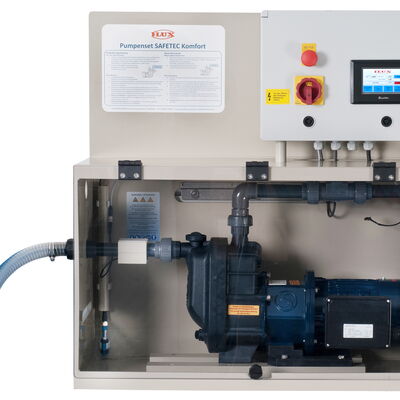

  • Version Komfort
    Panneau de commande avec écran tactile et affichage des états de fonctionnement ON/OFF ; défaut réservoir vide/ fonctionnement à sec ; défaut de fuite (option) ainsi qu'un bouton d'arrêt d'urgence et un interrupteur principal.
  • Version KOMFORT D
    Panneau de contrôle avec écran tactile incluant le dosage. Affichage des états de fonctionnement MARCHE/ARRÊT ; défaut réservoir vide/marche à sec ; défaut fuite (option) ainsi qu'un bouton d'arrêt d'urgence et un interrupteur principal. Le dosage est contrôlé via l'interface de gestion  graphique. En mode manuel, activation et désactivation manuelles via l'écran tactile. En mode automatique, différentes quantités de remplissage peuvent être mémorisées et sélectionnées. Après le début du remplissage, la pompe démarre et s'arrête automatiquement dès que la quantité de remplissage souhaitée est atteinte. Lorsque le récipient est vide et que la pompe aspire de l'air, elle s'arrête également automatiquement et l'état de fonctionnement est affiché sur l'écran tactile.
