Pompes à vis hélicoïdale excentrée

Les pompes à vis hélicoïdale excentrée FLUX VISCOPOWER sont destinées au pompage de fluides à haute viscosité. Les pompes volumétriques fonctionne sans turbulence ainsi qu'à pression constante et garantissent un pompage sans dommage ou destructuration du média, et sans pulsation. Les pompes à vis excentrée VISCOPOWER sont conçues pour des applications industrielles ainsi que pour les secteurs pharmaceutique, alimentaire et cosmétique (Hygiène). Toutes les pompes permettent une utilisation mobile et fixe. Fortes de peu de composants, elle se démontent très facilement.

Différents modèles sont disponibles, pour un montage immergé ou à l'extérieur du contenant. Selon les versions les pompes VISCOPOWER répondent à la norme ATEX, à la certification 3A ainsi ou conformes à la réglementation (CE) 1935/2004 et FDA CFR 21 notre gamme FLUX FOOD. En ce qui concerne le raccordement du moteur, deux choix possibles : la flasque de palier ou le réducteur. Les systèmes de vidange de fûts avec pompes à vis hélicoïdale excentrée sont destinés au transfert de fluides à haute viscosité.

  • Versions industrielles disponibles dès maintenant
  • Versions Pharma/Food/Cosmetics (Hygiène) & Ex disponibles à partir de août.

Vue d'ensemble des pompes à vis excentrique :

Les pompes à vis excentrique FLUX VISCOPOWER pour une large gamme d'applications et sont disponibles en deux versions :

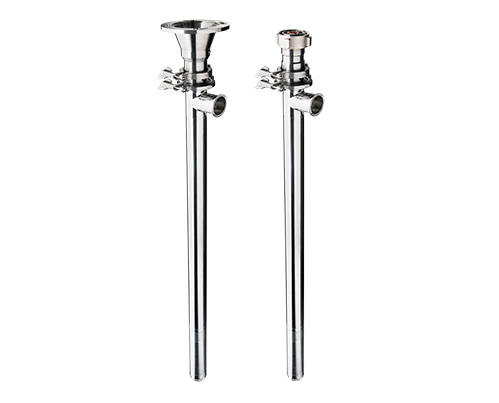

Pompes à vis excentrique VISCOPOWER

  • pour les applications industrielles et
  • pour les applications pharmaceutiques, alimentaires et cosmétiques (Hygiène).

Les deux types de pompes sont également disponibles dans les versions suivantes :

Pompes à vis excentrique VISCOPOWER

Pompe à vis excentrique en version légère et facile à manipuler avec engrenage planétaire type F 570 pour des fluides jusqu'à max. 80.000 mPas.

  • Avec engrenage à deux étages i = 16
    Pour utilisation avec un moteur à air comprimé ou à collecteur ainsi que des moteurs brushless.
    Pour des fluides jusqu'à max. 30 000 mPas
    Léger - pour une utilisation mobile

  • Avec réducteur à un étage i = 7
    Pour les moteurs asynchrones à grande vitesse
    Pour des fluides jusqu'à 80 000 mPas

Pompe à vis excentrique en version robuste avec bride d'appui type F580 S pour des fluides jusqu'à max. 100.000 mPas.

  • Pour utilisation avec des moteurs asynchrones / moteurs à engrenage droit / moteurs pneumatiques
  • Pour des fluides jusqu'à 100 000 mPas
  • Le roulement à billes à roue libre empêche la pompe de fonctionner dans le mauvais sens de rotation.
  • Pour une utilisation stationnaire
  • Disponible avec un capteur de vitesse pour une mesure indirecte et sans contact du débit.

Pompe à vis excentrique en version horizontale TR pour des fluides visqueux jusqu'à max. 100.000 mPas.

  • Idéal pour les conteneurs qui ne sont pas accessibles par le haut

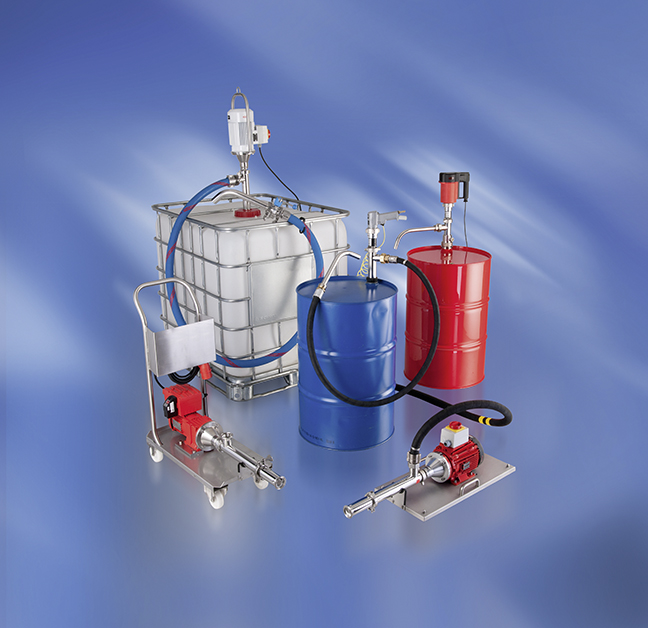

Les pompes à vis hélicoïdale excentrée FLUX VISCOPOWER peuvent également être utilisées pour les applications suivantes :

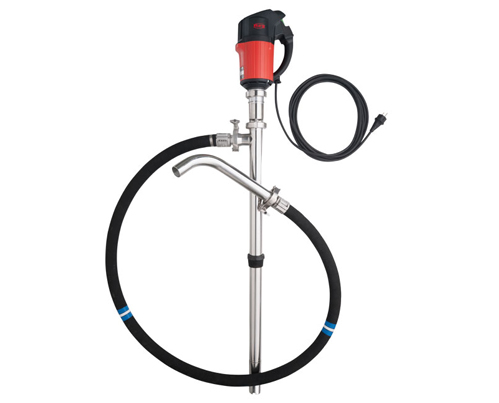

  • Comme pompes pour fûts, pompes pour conteneurs et pompes barell avec moteur à collecteur électrique ou moteur à air comprimé pour le pompage de fluides minces à visqueux et très visqueux jusqu'à 100 000 mPas.
  • En tant que pompes horizontales en version TR pour une utilisation horizontale pour les conteneurs qui ne sont pas accessibles par le haut.
  • En combinaison avec nos différents systèmes de vidange de fûts VISCOFLUX pour le pompage de fluides très visqueux à partir de fûts à couvercle.

Quelles sont les particularités des pompes à vis excentrique?

Quelles sont les caractéristiques particulières des pompes à vis hélicoïdale excentrée VISCOPOWER de FLUX ?
Les pompes à vis excentrée VISCOPOWER ont été développées en mettant l'accent sur un démontage et un nettoyage faciles, intuitifs et rapides des surfaces en contact avec le fluide. Grâce à sa conception sophistiquée, la pompe à vis excentrée peut être démontée rapidement et sans effort. Les joints et les transitions sont conçus de telle sorte que les espaces morts ont été complètement éliminés ou du moins minimisés. Ces caractéristiques la rendent particulièrement adaptée à une utilisation dans les industries alimentaire, cosmétique ou pharmaceutique.

Une large gamme d'applications
Un large choix de variantes préconfigurées est déjà disponible pour les applications et les domaines d'utilisation les plus courants. Pour des besoins spécifiques, des milieux ou des applications particulières, la pompe peut être personnalisée à partir de divers composants modulaires pour répondre à vos exigences.
exigences.

Un positionnement flexible pour l'avenir
Vos exigences, vos domaines d'application ou vos fluides pourraient changer à l'avenir ? Aucun problème pour la série VISCOPOWER ! Des interfaces standardisées et un système modulaire permettent de remplacer les composants tels que les vis, les stators, les moteurs et les joints afin d'adapter la pompe à l'évolution des besoins de pompage afin d'adapter la pompe à l'évolution des besoins de pompage.

Avantages des pompes à vis excentrée :

  • Pression de refoulement élevée jusqu'à 15 bars grâce au principe de déplacement positif.
  • Débit élevé jusqu'à 80 l/min
  • Nettoyage très facile et rapide
  • Possibilité de couvrir une large gamme de viscosités
  • Faible turbulence et débit doux
  • Idéal pour l'industrie pharmaceutique et alimentaire, en raison de la construction à faible espace mort.
  • Peut être utilisé verticalement et horizontalement
  • Également avec certificat 3A
  • Également disponibles en tant que pompes antidéflagrantes

Description fonctionnelle - Comment fonctionne une pompe à vis excentrée ?

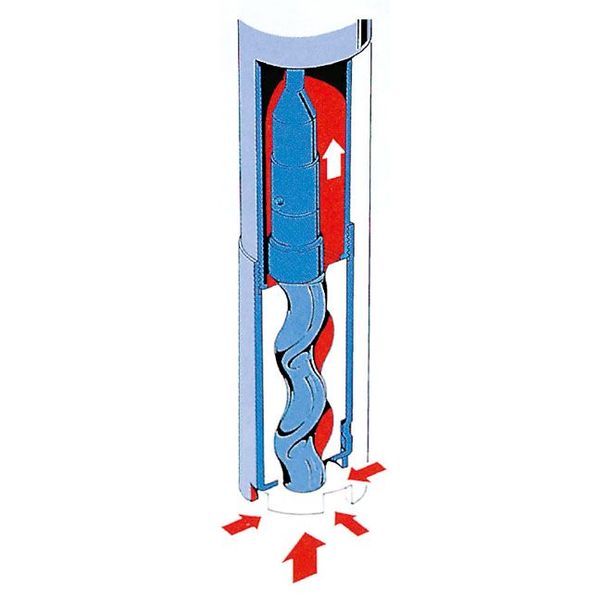

Les pompes à vis excentrique VISCOPOWER font partie des pompes volumétriques rotatives. Cela signifie que le liquide à pomper est d'abord introduit dans une chambre de pompage, puis déplacé vers le haut à partir de celle-ci. Concrètement, cela fonctionne au moyen d'un arbre rotatif dans le tube intérieur de la pompe à vis excentrique. Cet arbre, dont l'extrémité inférieure est équipée d'une vis excentrique, tourne de manière oscillante contre un stator fixe.

La géométrie hélicoïdale de la vis excentrique et du stator crée des espaces de refoulement dans lesquels le fluide correspondant est ensuite déplacé vers le haut, de l'entrée inférieure de la pompe vers la sortie de la pompe. Chez FLUX, ces vis excentriques sont fabriquées en acier inoxydable de haute qualité et les stators en élastomères élastiques (NBR blanc et FKM) et alternativement en PTFE solide.

Avec les pompes à vis excentrée, la consistance et la viscosité du fluide n'ont aucune incidence sur le débit, car la quantité à pomper est uniquement déterminée par la vitesse du moteur associé à la pompe. Avec un convertisseur de fréquence, le débit peut être contrôlé facilement et précisément.

Nous proposons les matériaux suivants pour la sélection de nos stators adaptés à nos pompes à cavité progressive :

  • NBR blanc (caoutchouc acrylonitrile butadiène) élastomère, max. 90°C, idéal pour les huiles et les graisses - convient également aux denrées alimentaires.
  • FKM (caoutchouc fluoré) élastomère, max. 100°C, très bonne résistance chimique - ne convient pas aux aliments.
  • PTFE (polytétrafluoroéthylène) solide, max. 100°C, très bonne résistance chimique, idéal pour les produits alimentaires, pharmaceutiques et cosmétiques.

Pour quels liquides les pompes à vis excentrée VISCOPOWER sont-elles particulièrement adaptées ?

Les pompes à vis excentrée VISCOPOWER sont à la fois puissantes et assure un pompage sans destructuration du média, c'est pourquoi elles permettent de pomper de nombreux liquides différents. Elles sont particulièrement adaptées aux propriétés des fluides suivants :

  • abrasif
  • adhésif
  • agressif
  • contenant ou non des matières solides
  • faible à forte viscosité
  • non-lubrifiant et lubrifiant
  • sensible au cisaillement
  • toxiques

Nos pompes à vis excentrée sont souvent soumises à des exigences élevées, y compris dans des domaines tels que les produits alimentaires, pharmaceutiques et cosmétiques. Par exemple, nos pompes sont également utilisées dans la production de produits alimentaires, de boissons et de liquides alimentaires ou dans les secteurs pharmaceutique et cosmétique. Pour de tels environnements, les pompes à vis excentrée FLUX sont proposées en versions spéciales FOOD. Elles sont conformes à toutes les réglementations applicables aux pompes hygiéniques, sont conçues sans espace mort et peuvent être nettoyées de manière fiable.

  • Produits alimentaires (par ex. concentré de tomates, caramel, beurre de cacahuètes, mayonnaise, crème de nougat aux noix, chocolat, graisses, glycérine, concentrés de fruits et légumes)
  • Produits pharmaceutiques et cosmétiques (par exemple, vaseline, pommades, produits de soins capillaires et corporels, gloss, mascara, masques pour le visage).

Un corps de pompe - quatre options différentes

Avec quatre géométries de rotor différentes, la VISCOPOWER pompes à vis hélicoïdale excentrée offre la bonne solution pour chaque exigence. Qu'il s'agisse du débit maximal, de la hauteur de refoulement ou d'un faible débit pour un dosage plus précis, avec l'une des quatre géométries, la solution idéale est déjà disponible et ce, avec le même diamètre de tube de pompe.

Rotor R17
Pour une pression de refoulement élevée à faible débit.
Géométrie : 1/2-engrenage
Débit max: 17 l/min

Rotor R33
Pour une pression de refoulement similaire à celle des R52 et R83 avec un débit plus élevé
Géométrie : 1/2-engrenage
Débit max: 33 l/min

Rotor R52
Rotor standard pour le meilleur équilibrentre la a pression de refoulement et le débit.
Géométrie : 1/2-engrenage
Débit max.: 52 l/min

Rotor R83
Pour l'obtention de débit élevé
Géométrie : 2/3-engrenage
Débit max: 83 l/min

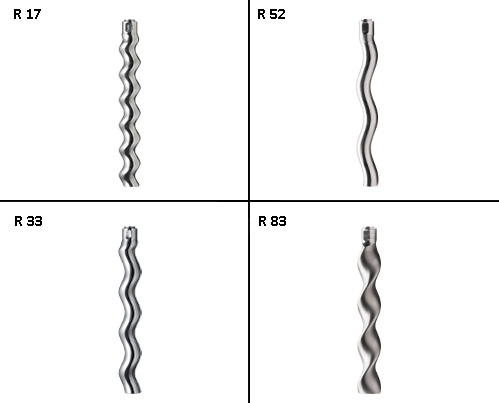

VISCOPOWER rotor géométries

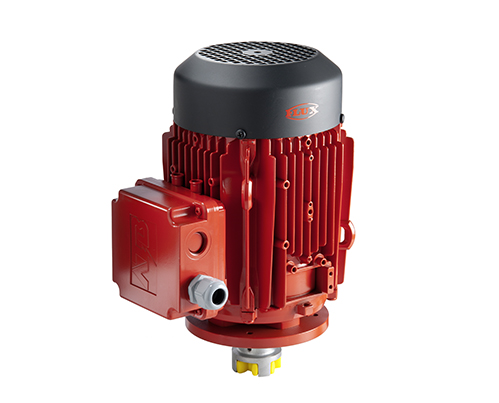

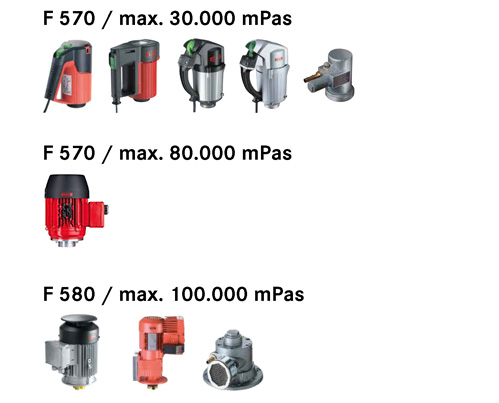

Aperçu des moteurs

Grâce aux deux versions, la gamme VISCOPOWER pompe à vis hélicoïdale excentrée F 570 et le F 580, la pompe VISCOPOWER peut être utilisée avec tous les types de moteurs. Qu'il s'agisse de moteurs standard, de moteurs triphasés, de moteurs pneumatiques ou de moteurs brushless.

F 570 avec réducteur à deux étages i = 16
Moteurs collecteurs, moteurs pneumatiques ou moteurs brushless
Pour des fluides jusqu'à 30 000 mPas

F 570 avec réducteur à un étage i = 7
Pour les moteurs asynchrones à grande vitesse
Pour les fluides jusqu'à 80 000 mPas

F 580 avec bride de moteur
Pour moteurs asynchrones / moteurs à engrenages droits
Pour les fluides jusqu'à 100.000 mPas

Aperçu du moteur VISCOPOWER

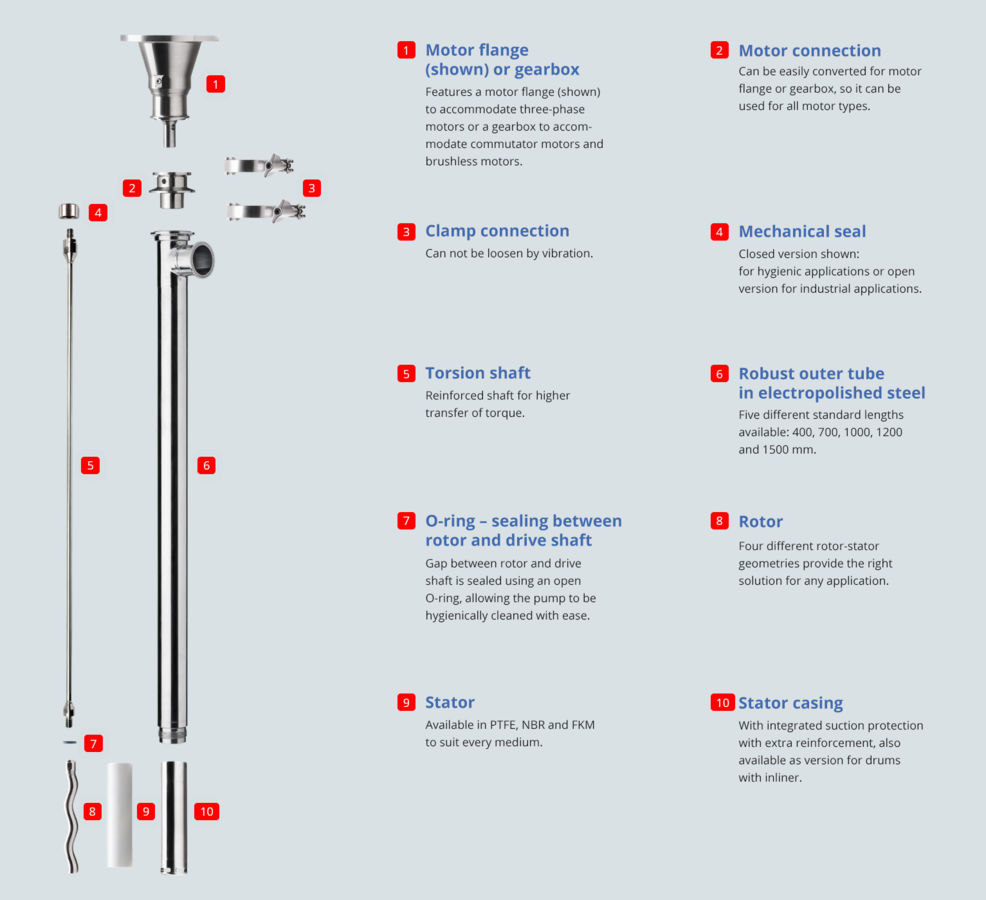

Caractéristiques et construction des pompes à vis excentrée VISCOPOWER

Caractéristiques et construction
Pour une vue agrandie, veuillez cliquer sur l'image.

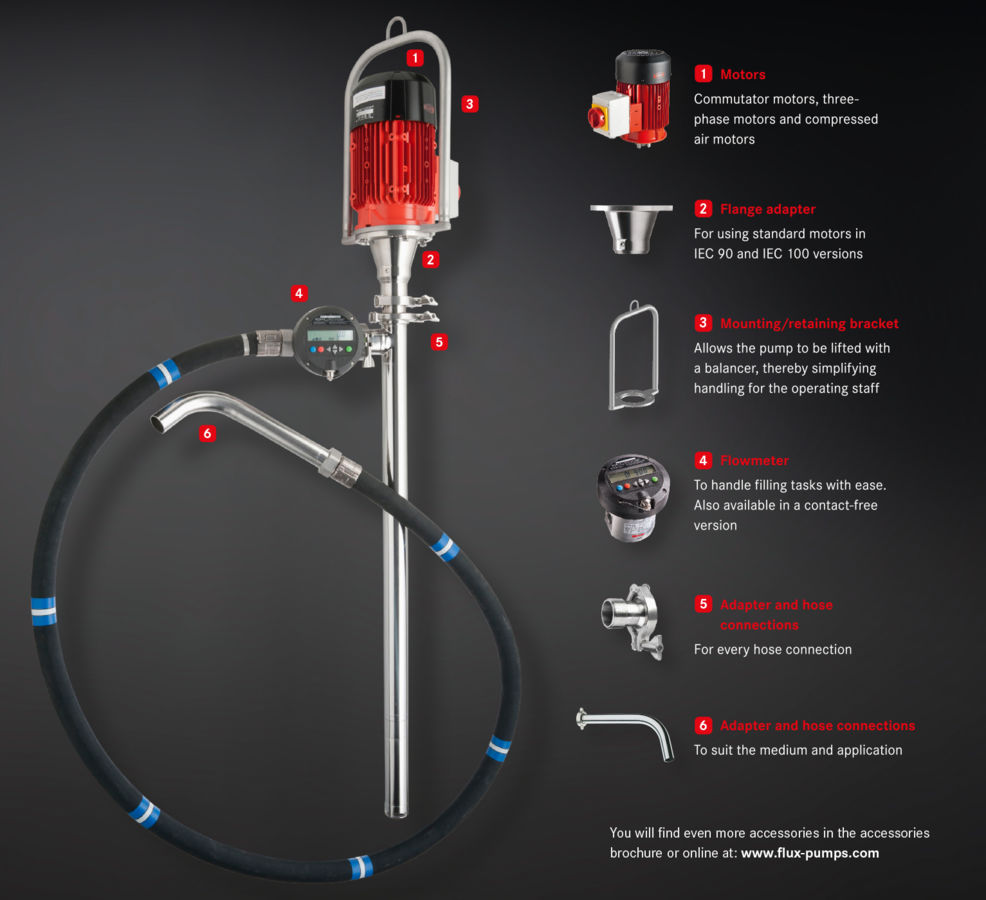

Accessoires et équipements spéciaux

Une solution d'une seule source : FLUX propose une gamme étendue d'accessoires pour compléter la diversité de la gamme de pompes. Elle sert à assurer un fonctionnement sans faille et sûr ainsi qu'à faciliter le travail. Que ce soit pour une utilisation mobile ou stationnaire - avec les accessoires FLUX, une pompe à vis excentrée FLUX VISCOPOWER devient un système de transport sur mesure pour chaque application et chaque objectif.

Accessoires et équipements spéciaux
Pour une vue agrandie, veuillez cliquer sur l'image.

Données techniques :

  • Pour des conditionnement: fût à ~ 200 l, ~ 1.000 l IBC, cuves > 1.000 l, pompe de process
  • Débit: maxi. 80 l/min*
  • Hauteur de refoulement: maxi. 80 mCE*
  • Viscosité: maxi. 100.000 mPas*
  • Types d’entraînement moteur: électrique/pneumatique
  • Certificats disponibles: Ex*, Food*, 3A*, FDA*

    * en fonction du modèle de la pompe, du fluide et du moteur



Pompes à vis hélicoïdale excentrée VISCOPOWER:
